W zastosowaniach przemysłowych wydajność i trwałość sprzętu mają ogromne znaczenie. Jako zaufany dostawca zaworów kulowych ANSI często otrzymuję zapytania dotyczące maksymalnej temperatury, jaką te zawory mogą wytrzymać. W tym poście na blogu omówię czynniki wpływające na tolerancję temperaturową zaworów kulowych ANSI, omówię różne typy zaworów kulowych i ich możliwości temperaturowe oraz przedstawię praktyczne wskazówki dotyczące wyboru odpowiedniego zaworu do zastosowań wysokotemperaturowych.
Czynniki wpływające na tolerancję temperatury
Maksymalna temperatura, jaką może wytrzymać zawór kulowy ANSI, zależy od kilku kluczowych czynników, w tym materiałów użytych do jego konstrukcji, konstrukcji zaworu i rodzaju zastosowanego uszczelnienia.
Przybory
Materiały użyte w korpusie, kuli i trzpieniu zaworu odgrywają kluczową rolę w określaniu jego odporności na temperaturę. Typowe materiały na zawory kulowe ANSI obejmują stal nierdzewną, stal węglową i stal stopową. Stal nierdzewna znana jest ze swojej odporności na korozję i zazwyczaj wytrzymuje temperatury do około 800°F (427°C). Z drugiej strony stal węglowa jest bardziej ekonomiczną opcją i może wytrzymać temperatury do około 750°F (399°C). Stal stopowa, która zawiera dodatkowe pierwiastki, takie jak chrom, nikiel i molibden, zapewnia zwiększoną wytrzymałość i odporność na ciepło, dzięki czemu może wytrzymać temperatury przekraczające 1000°F (538°C) w niektórych przypadkach.
Projekt
Konstrukcja zaworu kulowego wpływa również na jego parametry temperaturowe. Na przykład,Zawór kulowy typu czopowegozostały zaprojektowane z kulą zamontowaną na czopie, co zapewnia dodatkowe wsparcie i stabilność, szczególnie w zastosowaniach wymagających wysokiego ciśnienia i wysokiej temperatury. Taka konstrukcja zapobiega odkształcaniu się kuli w ekstremalnych warunkach, zapewniając niezawodną pracę nawet w podwyższonych temperaturach.
Uszczelki
Rodzaj uszczelnienia zastosowanego w zaworze kulowym jest kolejnym krytycznym czynnikiem. Miękkie uszczelki, takie jak te wykonane z PTFE (politetrafluoroetylenu), są powszechnie stosowane w zaworach kulowych ANSI ze względu na ich doskonałe właściwości uszczelniające i odporność chemiczną. Jednakże PTFE ma stosunkowo niską maksymalną temperaturę znamionową, zwykle około 450°F (232°C). W zastosowaniach wymagających wyższej odporności na temperaturę można zastosować uszczelnienia metalowe lub uszczelnienia o twardej powierzchni. Uszczelnienia te wytrzymują znacznie wyższe temperatury, czasami do 1200°F (649°C) lub więcej, w zależności od konkretnych materiałów i konstrukcji.
Rodzaje zaworów kulowych ANSI i ich możliwości temperaturowe
Zawór kulowy z miękkim uszczelnieniem
Zawór kulowy z miękkim uszczelnieniemsą szeroko stosowane w różnych zastosowaniach ze względu na ich doskonałe właściwości uszczelniające i stosunkowo niski koszt. Jak wspomniano wcześniej, maksymalna temperatura zaworów kulowych z miękkim uszczelnieniem jest często ograniczona odpornością temperaturową materiału z miękkim uszczelnieniem. W przypadku uszczelek PTFE typowa maksymalna temperatura wynosi około 450°F (232°C). Jednakże niektóre zaawansowane materiały z miękkimi uszczelkami mogą wytrzymać nieco wyższe temperatury, do około 500°F (260°C).
Zawory kulowe z metalowym uszczelnieniem
Zawory kulowe z uszczelnieniem metalowym są przeznaczone do zastosowań w wysokich temperaturach i pod wysokim ciśnieniem. W zaworach tych zastosowano uszczelnienia typu metal-metal, które zapewniają doskonałe uszczelnienie nawet w ekstremalnych temperaturach. Zawory kulowe z uszczelnieniem metalowym zazwyczaj wytrzymują temperatury w zakresie od 600°F (316°C) do 1200°F (649°C), w zależności od konkretnych materiałów i konstrukcji. Są powszechnie stosowane w branżach takich jak ropa i gaz, wytwarzanie energii i przetwórstwo chemiczne.

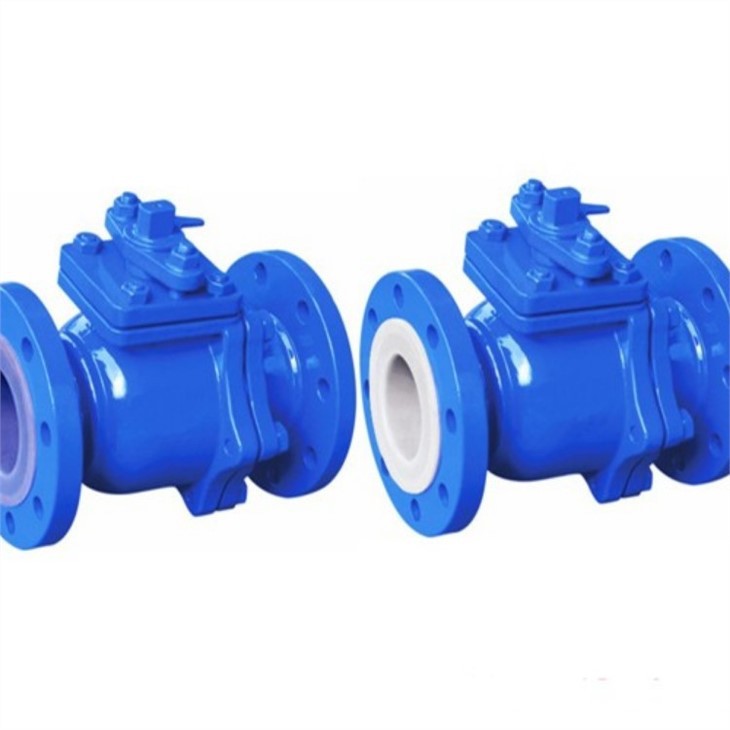

Wykładziny zaworów kulowych
Wykładziny zaworów kulowychsą wyłożone materiałem ochronnym, takim jak PTFE lub guma, zapewniającym odporność na korozję i zgodność chemiczną. Maksymalna temperatura wykładziny zaworów kulowych jest określona przez odporność temperaturową materiału wykładziny. Zawory kulowe wyłożone PTFE mają podobną granicę temperatury jak zawory kulowe z miękkim uszczelnieniem z uszczelkami PTFE, około 450°F (232°C). Zawory kulowe wyłożone gumą mają zazwyczaj niższą temperaturę znamionową, zazwyczaj do około 250°F (121°C).
Wybór odpowiedniego zaworu kulowego ANSI do zastosowań wysokotemperaturowych
Wybierając zawór kulowy ANSI do zastosowań wysokotemperaturowych, należy wziąć pod uwagę specyficzne wymagania danego zastosowania, w tym maksymalną temperaturę roboczą, ciśnienie i rodzaj obsługiwanej cieczy. Oto kilka wskazówek, które pomogą Ci dokonać właściwego wyboru:
- Zrozumienie wymagań dotyczących temperatury:Określ maksymalną temperaturę, na jaką będzie narażony zawór w danej aplikacji. Pomoże Ci to zawęzić opcje i wybrać zawór o odpowiedniej temperaturze znamionowej.
- Rozważ materiał zaworu:Wybierz materiał zaworu, który wytrzymuje wymaganą temperaturę i jest kompatybilny z tłoczonym medium. Stal nierdzewna, stal węglowa i stal stopowa są powszechnym wyborem w zastosowaniach wysokotemperaturowych.
- Wybierz właściwą pieczęć:Rodzaj uszczelnienia ma kluczowe znaczenie dla zapewnienia prawidłowego uszczelnienia i niezawodnej pracy w wysokich temperaturach. Uszczelnienia metalowe lub uszczelnienia o twardej powierzchni są zalecane do zastosowań, w których temperatura przekracza możliwości uszczelek miękkich.
- Oceń projekt zaworu:Należy wziąć pod uwagę cechy konstrukcyjne zaworu, takie jak kula montowana na czopie w zaworach kulowych typu czopowego, które mogą zapewnić dodatkowe wsparcie i stabilność w zastosowaniach wysokotemperaturowych i wysokociśnieniowych.
- Skonsultuj się z ekspertem:Jeśli nie masz pewności, który zawór będzie najlepiej pasował do Twojego zastosowania, nie wahaj się skonsultować z doświadczonym dostawcą zaworów lub inżynierem. Mogą dostarczyć cennych spostrzeżeń i rekomendacji w oparciu o Twoje specyficzne wymagania.
Wniosek
Podsumowując, maksymalna temperatura, jaką może wytrzymać zawór kulowy ANSI, zależy od kilku czynników, w tym zastosowanych materiałów, konstrukcji zaworu i rodzaju uszczelnienia. Jako zaufany dostawca zaworów kulowych ANSI rozumiem znaczenie dostarczania wysokiej jakości zaworów, które mogą zaspokoić różnorodne potrzeby zastosowań przemysłowych. Niezależnie od tego, czy szukaszZawór kulowy typu czopowegodo zastosowań wysokociśnieniowych i wysokotemperaturowych, aZawór kulowy z miękkim uszczelnieniemdo użytku ogólnego, lub aWykładziny zaworów kulowychw przypadku zastosowań odpornych na korozję, mogę pomóc w znalezieniu odpowiedniego rozwiązania.
Jeśli masz jakieś pytania lub potrzebujesz pomocy w wyborze odpowiedniego zaworu kulowego ANSI do swojego zastosowania, skontaktuj się ze mną. Jestem tutaj, aby zapewnić Ci najlepsze produkty i usługi, które zaspokoją Twoje potrzeby. Współpracujmy, aby zapewnić powodzenie Twoich projektów.
Referencje
- Standardy Amerykańskiego Stowarzyszenia Producentów Zaworów (VMAA).
- Kodeksy i normy ASME (Amerykańskie Stowarzyszenie Inżynierów Mechaników) dotyczące zaworów.
- Literatura techniczna wiodących producentów zaworów.
